板式换热器结构和工作原理

板式换热器由一组金属波纹板片组成，板上有孔，供换热的介质通过。金属板片安装在一个框架内，并通过夹紧螺柱夹紧。

相邻板片安装时180°颠倒，形成流道。板片上装有密封垫片，将流体通道完全密封，并引导流体流到各自的流道，防止不同介质混合。

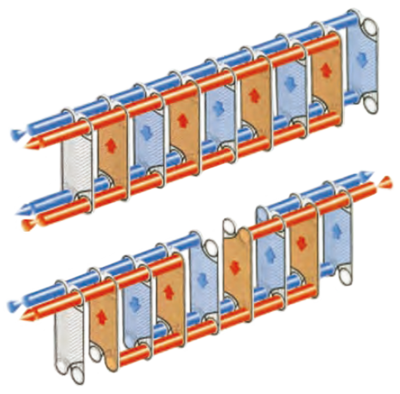

板片组由导杆定位，通过固定板和压力板压紧，并通过夹紧螺柱夹紧。为达到更好的换热效果，冷热介质在换热器内部通常被设计成逆流。根据要求，可设计为单通或多通。通常介质接口都被布置在固定板侧，但如果设计为多通，接口也可能布置在压力板侧。（参见示意图如下）

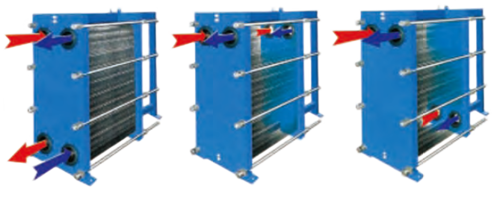

接口布置方式

单通                             双通                             三通
