适用场合

• 环境保护要求高（如取地表水为冷却水）

• 健康保护要求高（如泄漏及混合后有对健康不利的影响）

• 运行成本高（如处理和回收被污染的介质）

技术说明

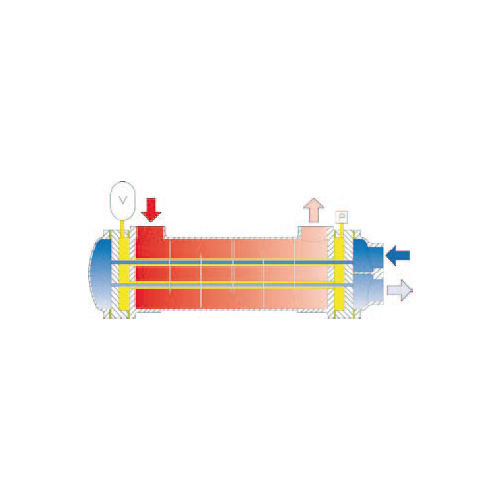

SWF安全型热交换器被设计为管程、壳程及安全隔绝腔三个空间。换热管为直管，管板形式为固定管板型（F型）或浮动管板型（P型）。

在每个独立的换热管内都安装有更小的换热管。它们呈同心圆式排布，形成了径向空隙，并通过双管板相互连接，从而，产生了封闭的安全隔绝腔。通过安全隔绝腔阻止了流体介质相互混合。

该安全隔绝腔内充满了一种特殊的缓冲介质，并且通过压力检测装置检测压力变化。

为防止换热器在正常工作过程中压力增大引起的热膨胀造成的误报警，换热器额外增加了一个压力缓冲罐以平衡安全隔绝腔内的压力。

当管程或者壳程发生泄漏时，泄漏的介质会改变安全隔绝腔的压力，安全隔绝腔的压力检测装置会检测到该信号，该信号可现场显示或远传至中控室。
