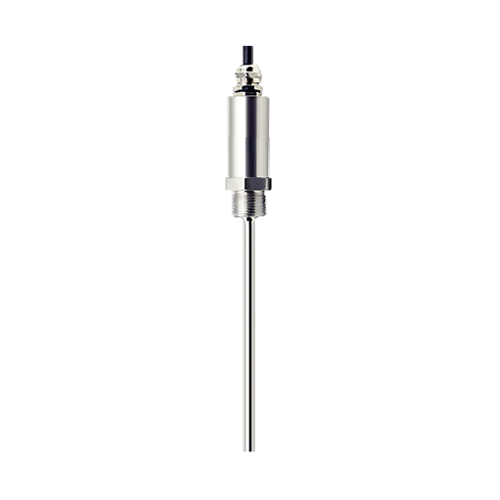

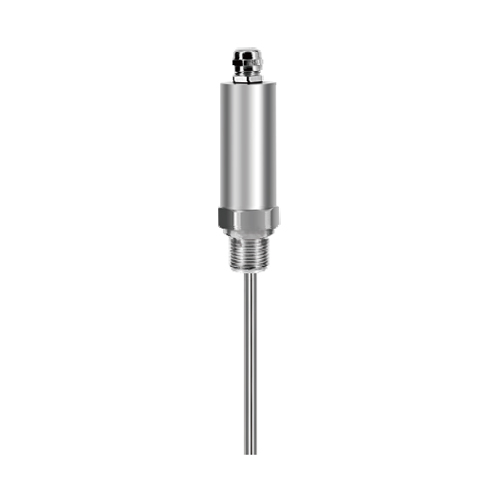

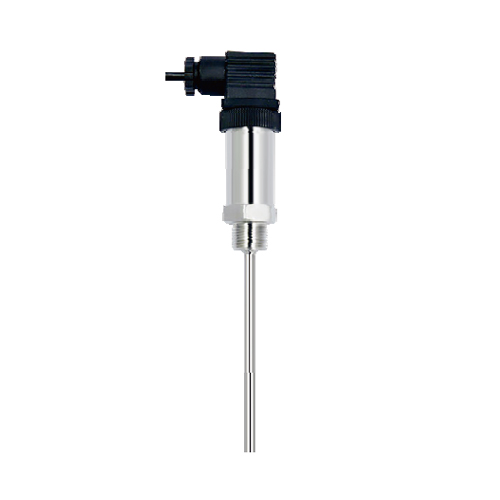

| 产品型号 | ATT-C1 | ATT-C2 | ATT-C3 | 产 品 应 用 | 应用场合 | 石化、电力、冶金、医药、食品等工业领域的测温过程控制，配合仪表或PLC 组成计算机集散测控系统。 | | 产品原理 | 由测温探头、温度转换模块、保护外壳三部分组成。测温探头采用高阻型Pt1000 铂电阻，通过内部转换模块的稳压滤波、运算放大、非线性校正、V/I 转换、恒流及电源反接保护等电路处理后，转换成与温度成线性关系的电信号输出。 | | 产品特性 | 测温探头采用高阻型 Pt1000 铂电阻，精度高，稳定性好； 温度转换模块采用树脂浇注工艺，防震、防潮； 集传感变送于一体，结构紧凑，安装方便，精度高、功耗低； 电流输出型适合长距离传送，抗电磁干扰电路设计，保证变送器在受到各种干扰下能够安全可靠的工作； 整体密封性能良好，外壳防护等级IP65； 温度量程和外形尺寸可以按户要求订货，灵活方便； 产品结构设计合理，过程连接接口灵活方便，体积小，重量轻，安装位置任意； 壳体保护材料多样化，适应多种介质测量； | 技 术 数 据
| 测量范围 | -200-600℃ | | 输出信号 | 4-20mA | | 负载电阻 | ≤500Ω | | 供电电源 | 24V DC | | 功 耗 | ≤0.5W | | 误 差 | 0.1%,0.2%,0.5% | | 长期稳定性 | 优于0.2%/年（常规产品） | | 温度系数 | ≤0.05%/℃ | | 供电电压变化附加误差 | ≤±0.005%/V | 选 型 参 考 | 接线盒类型 | P型，L型，G型，D型 | | 直 径 | 3.0mm,4.0mm,5.0mm,6.0mm,指定 | | 插入深度 | 100mm,150mm,200mm,250mm,300mm,指定 | | 不锈钢保护管材质 | sus321,sus304,sus316,指定 | | 过程连接类型 | 无连接 |
| | 螺纹连接 | M8×I.25,M12×1.5,M16×1.5,M20×1.5,指定 | | 卡套螺纹 | M8×1.25,M10×1.5,M16×1.5,指定 | | 输出信号 | 4-20mA，指定 | | 精 度 | 0.5%,0.2%,0.1% | | 温度范围 | -50℃~50℃，0℃~50℃，0℃~100℃，0℃~150℃，0℃~250℃，0℃~300℃，指定 | | 特殊要求 | 无，可弯曲铠装结构，特氟龙涂层防腐，特氟龙包覆防腐，隔爆，指定 | | 产品选型 | 确定变送器类型、实际使用温度范围、精度、尺寸及安装固定方式等，参考选型项，也可按客户的图纸或样品加工。
|
   |
