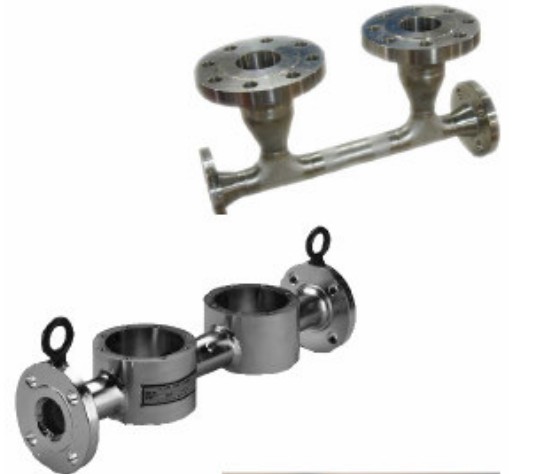

楔形流量传感器包括测量管和楔块  楔块产生
与体积流量的平方成正比的压差

概况
■  可测量液体、气体与蒸汽
■  高精度，示值的±0.5%
■  双向流测量
■  低雷诺数测量（可低至Rd500）
■  极短的上游与下游管路要求
■  标准口径0.5至24″

技术参数
性能规格：
    法兰连接（WMF）/螺纹连接（WMP）
    /Chemical Tee法兰型（WMC）
WMF变送器连接：
    3英寸RF法兰（80管道序列）
WMP变送器连接：
    2-24英寸，使用1/2”，3/8”，1/4”NPT螺纹
WMC变送器连接：
    Chemical Tee法兰型-8孔mtg.样式
流程法兰连接：
    ANSI 150#  RF
    ANSI 300#  RF
    ANSI 600#  RF
内径
法兰样式：
    •4-10英寸标准测量管采用40管道序列标准
    •12-24英寸标准测量管壁厚为0.375英寸
    •3英寸及以下口径，不提供标准型管道
    •0.5-8英寸加强型测量管壁厚采用80管道序
    列标准
    •10-24英寸加强型测量管壁厚为0.500英寸
结构材质
过程接液部件：
    标准材料为316SST或碳钢（3英寸口径以下的
    碳钢楔型流量传感器，楔块材质316SST）
