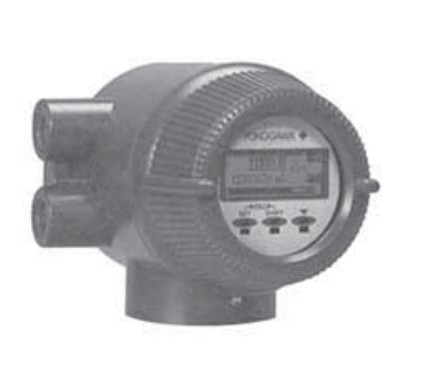

AXFA14分离型电磁流量计高级转换器是基于数十年现场实
践经验研发的产品，不仅耐用，而且易于操作。

AXFA14采用了液晶显示器、红外开关以及“快速设置”参
数，充分改善维护的简便性。

可更换电极式传感器和电极粘污度诊断功能的结合大大提
高了系统可维护性。

AXFA14同时还采用了能消除流体噪音的“双频励磁法”和
为应对恶劣环境所新增的“增强型双频励磁法”，提高了
系统的强效稳定性和响应的高效性。

特点
■流体粘污度诊断
   通过监控电极上绝缘介质的粘污度可以判断仪表是否需要
   进行维修。
   由于采用了选购的可更换电极式测量管，即使在严重粘污
   时，也可以很方便地从流量计上拆下电极进行清洗。

■多功能清晰显示
   显示器采用一个大的带背光全点阵液晶显示屏，它可以用
   来进行各种显示。
   可以显示一到三行，发生报警时,显示器上还会显示出具
   体的应急对策。

■“Easy Setup”（快速设置）参数
   使用频次最高的参数整合成一组，位于参数设置的最前面
   用户可以在不打开壳盖的情况下，使用红外开关进行参数
   设置。

■安装后可立即运行
   出厂时，AXFA14的主要参数已设置完全。因此，安装和接
   线后可以立即运行AXFA14。

■小巧轻便转换器
   AXFA14结构小巧，适合现场安装。

■防爆系列
   防爆型是可用于危险领域。

技术参数
励磁方法
标准双频励磁：                        2.5-400mm（0.1-16in）
增强型双频励磁：                    25-200mm（1.0-8.0in）
输入信号
单个状态输入：                        无源触点
负载电阻：                               ≤200Ω（通），≥100KΩ（断）
输出信号
一路电流输出：                       4-20mA DC（负载电阻：最大750KΩ，
                                               其中包括电缆电阻）
一路脉冲输出：                       晶体管结点输出（集电极开路）
                                               触点容量：30V DC（断），200mA（通）
                                               输出速度：0.0001-10000pps（脉冲/秒）
一路报警输出：                      晶体管结点输出（集电极开路）
                                               触点容量：30V DC（断），200mA（通）
二路状态输出：                      晶体管结点输出（集电极开路）
                                               触点容量：30V DC（断），200mA（通）
通讯信号
BRAIN
通讯距离：                             当使用聚乙烯绝缘PVC铠装电缆（或CEV电
                                              缆）时，通讯距离≤2Km（1.25英里）
                                              通讯距离会随所用的电缆类型和走线方式
                                              而变化。
负载电阻：                            250-600Ω（包括电缆电阻）
负载电容：                            ≤0.22μF
负载电感：                            ≤3.3mH
通讯设备的输入阻抗：           ≥10KΩ（24KHz时）
HART
通讯距离：                             当使用多股双绞线时，通讯距离≤1.5Km
                                            （0.9英里）。
                                              通讯距离会随电缆的类型而变化。
负载电阻：                            230-600Ω（包括电缆电阻）
